बुना हुआ तार जाल कन्वेयर बेल्ट -80° से 1200° सेल्सियस तक के तापमान में काम करता है।

बुना हुआ जाल कन्वेयर बेल्ट परिचय

रॉड नेटवर्क बेल्ट, जिन्हें एनरोबर कन्वेयर बेल्ट या फ्लैट फ्लेक्स कन्वेयर बेल्ट के रूप में भी जाना जाता है, में तार जाल में विशेष रूप से डिज़ाइन किए गए "जेड-बेंड" जोड़ होते हैं।वे खाद्य प्रसंस्करण उद्योगों में हल्के और मध्यम वजन वाले उत्पादों के परिवहन के लिए एकदम सही हैं.

फ्लैट फ्लेक्स कन्वेयर बेल्ट सभी प्रकार के स्टील मेष कन्वेयर बेल्ट के बीच सबसे सरल प्रकार है। फ्लैट फ्लेक्स कन्वेयर बेल्ट की सामग्री स्टेनलेस स्टील, उच्च कार्बन स्टील,जस्ती इस्पात और अन्य इस्पात तार.

फ्लैट फ्लेक्स कन्वेयर बेल्ट को कई लूप तारों से बनाया जाता है और फिर अलग-अलग किनारे पर बनाया जाता है। सरल संरचना इसे किफायती और हल्का बनाती है। यह लागत बचाने और डाउनटाइम को कम करने में मदद कर सकती है।

मानक फ्लैट फ्लेक्स कन्वेयर बेल्ट फ्लैट होता है और इसमें कोई भी उत्तल या उत्तल सतह नहीं होती है। मानक फ्लैट फ्लेक्स कन्वेयर बेल्ट लगभग सभी अनुप्रयोगों के लिए उपयुक्त है।मानक फ्लैट फ्लेक्स कन्वेयर बैंड को छोड़कर, दो अन्य प्रकार के फ्लैट फ्लेक्स कन्वेयर बेल्ट हैं। उनका उपयोग फिक्सिंग और सॉर्टिंग के लिए विभिन्न अनुप्रयोगों में किया जा सकता है। आप उनका संदर्भ ले सकते हैं और तय कर सकते हैं कि क्या यह आपके लिए उपयुक्त है।

सामान्य सामग्रीः AISI/SUS 304, 304L, 316, 316L।

जाल के प्रकार:

बेल्टिंग की संतुलित सर्पिल शैली घर्षण संचालित बेल्टों के लिए सबसे आम डिजाइन है।
यह सभी अनुप्रयोगों में पहले विचार के लिए सुझाया जाता है जब तक कि विशेष डिजाइन आवश्यकताएं किसी अन्य प्रकार के बेल्ट के उपयोग को निर्धारित नहीं करती हैं।
शक्ति, एपर्चर आकार, तार व्यास और सतह विशेषताओं की सबसे व्यापक विविधता प्रदान करते हुए बेल्ट के डिजाइन का अर्थ है कि यह आसानी से ट्रैक किया जा सकता है और इसे उच्च तापमान पर इस्तेमाल किया जा सकता है।
जाल का चयन वस्तुतः असीमित है परन्तु यह नियोजित अनुप्रयोग, उत्पाद के आकार और वजन, समर्थन विचारों के साथ-साथ संचालन तापमान की आवश्यकताओं पर निर्भर करता है।
इस विशेष उत्पाद की संतुलित प्रकृति, जिसमें घड़ी की दिशा में और विरोधी घड़ी की दिशा में सर्पिल शामिल हैं, सीधे चलने वाली प्रक्रियाओं के अनुकूल इष्टतम ट्रैकिंग गुणों की अनुमति देता है।

बेल्ट के संतुलित सर्पिल बुनाई पर एक भिन्नता, डबल संतुलित निर्माण में परस्पर जुड़े दाएं और बाएं हाथ के सर्पिल की जोड़ी होती है।कनेक्टर अधिक खुले जाल और सीधे पिन पर तंग जाल विनिर्देशों पर या जहां उच्च संचालन तापमान का उपयोग किया जा रहा है पर crimped कर रहे हैं.
यह निर्माण तुलनात्मक संतुलित सर्पिल विनिर्देशों की तुलना में अधिक शक्ति और छोटे उद्घाटन प्रदान करता है और यह परिवेश,मध्यम और उच्च तापमान प्रसंस्करण अनुप्रयोग.
इन बेल्टों का निर्माण विभिन्न सामग्रियों में किया जा सकता है जिनमें निकेल क्रोम मिश्र धातुओं की एक बड़ी विविधता शामिल है।
किनारों को आम तौर पर घुमाया या वेल्डेड किया जाता है और यदि आवश्यक हो तो साइड-प्लेट और क्रॉस-फ्लाइट जोड़े जा सकते हैं।
इन बेल्टों को उन अनुप्रयोगों के लिए अनुशंसित किया जाता है जहां भारी भार को उच्च तापमान पर ले जाया जाता है जैसे कि एनीलिंग, ब्राज़िंग या कार्ब्यूराइजिंग भट्टियों में।

यह सभी बेल्ट डिजाइनों में सबसे सरल है और या तो एक वेल्डेड या एक knotted selvedge के साथ आता है। यह फिल्टर बेल्ट पर साइड जाल के लिए उपयुक्त है,ढकने योग्य जाल स्क्रीन या ऐसे अनुप्रयोग जहां ट्रैकिंग विशेषताएं महत्वपूर्ण नहीं हैं.

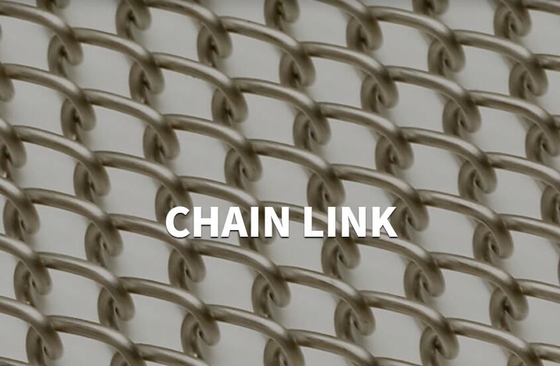

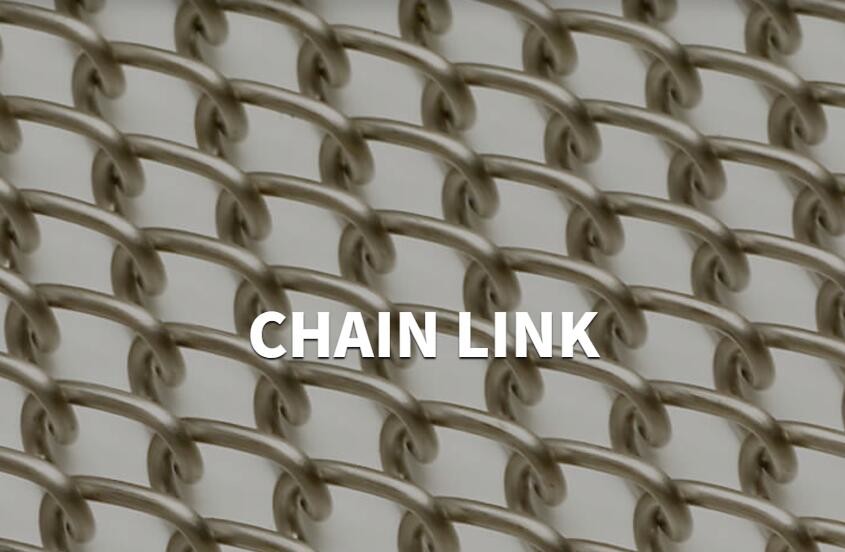

चेन लिंक बेल्ट मुख्य रूप से छोटे और हल्के वजन के उत्पादों के हैंडलिंग के लिए उपयुक्त है।इस प्रकार के बेल्टिंग पर स्वीकार्य भार अन्य प्रकार के तार बेल्टिंग की तुलना में अपेक्षाकृत छोटा है जो उपलब्ध हैं.
घर्षण चालित कन्वेयर पर सीधा चलना बाएं और दाएं हाथ के पैनलों को या तो एक सीधी या घुमावदार कनेक्टिंग रॉड के माध्यम से एक साथ जोड़ने से आसान हो जाता है।
बेल्ट के इस डिजाइन का उपयोग हल्के ड्यूटी ड्राईंग और कूलिंग अनुप्रयोगों के साथ-साथ सामान्य परिवहन में किया जाता है।
इनका उपयोग तब भी किया जाता है जब अपेक्षाकृत कम प्रारंभिक लागत की आवश्यकता होती है क्योंकि ये बेल्ट बहुत किफायती और निर्माण के लिए अपेक्षाकृत सस्ते होते हैं।

एक भारी शुल्क बुनाई बेल्ट जिसमें इसकी कम थर्मल क्षमता की तुलना में बहुत उच्च तन्यता शक्ति होती है।बेल्ट का यह डिजाइन भार अनुपात के लिए बहुत अच्छा वजन है और विशेष रूप से अधिकतम 1150 डिग्री सेल्सियस तक उच्च तापमान पर भारी भार के परिवहन के लिए प्रयोग किया जाता है.
यह बेल्ट पारंपरिक बुनाई बेल्ट से लगभग दोगुना मजबूत है और इसका निर्माण बहुत उच्च परिचालन तापमान पर विस्तार और चौड़ाई संकुचन को कम करने में मदद करता है।
इस प्रकार के बेल्ट में एक चिकनी ले जाने वाली सतह और एक उच्च घनत्व भी होता है। यह अपनी परिचालन स्थितियों के आधार पर एक वेल्डेड या एक knotted selvedge के साथ उपलब्ध है।
अनुप्रयोगों में सेंटरिंग, एनीलिंग, ब्रेज़िंग, हार्डिंग और टेम्परिंग प्रक्रियाएं शामिल हैं।

यह बुना हुआ तार बेल्टिंग की एक बहुत ही भारी-भरकम शैली है जो रॉड प्रबलित डिजाइन के बहुत समान है सिवाय इसके कि यह डबल कॉइल से बना है।
यह बेल्ट के वजन और तन्यता शक्ति में वृद्धि करते हुए खुले क्षेत्र के प्रतिशत को कम करने में मदद करता है।यह उच्च तापमान भट्ठी अनुप्रयोगों में छोटे भागों के परिवहन के लिए कुशल है जो एक करीबी जाल पदनाम के लिए अनुमति देता है.

बहुत निकटता से बुना हुआ जाल बेल्ट प्राप्त करने के लिए प्रत्येक पिच पर सर्पिल और क्रॉस-रॉड की संख्या को गुणा करना संभव है और इस निर्माण को कॉर्डवेव या कम्पोजिट वेव बेल्टिंग के रूप में जाना जाता है।
इस प्रकार का बेल्ट बहुत छोटी वस्तुओं जैसे कि चावल, अनाज या बहुत छोटे बांधने वाले सामानों के परिवहन के लिए आदर्श रूप से उपयुक्त है।
यदि आवश्यक हो तो जब माल ढलान पर ले जाया जा रहा हो या भारी भार ले जा रहा हो तो साइड-प्लेट और क्रॉस-फ्लाइट लगाए जा सकते हैं।
इसकी परिशुद्धता विनिर्माण बेल्ट खिंचाव और किनारे ढीलापन को कम करने में मदद करता है, इस प्रकार कई घर्षण संचालित अनुप्रयोगों में बेल्ट जीवन का विस्तार सुनिश्चित करता है।
यह यौगिक संतुलित बुनाई विनिर्देश अत्यंत चिकनी है और इसका उच्च घनत्व यह सुनिश्चित करता है कि ऊष्मा ऊंचा तापमान पर बेल्ट की पूरी चौड़ाई में समान रूप से स्थानांतरित हो।
बेकिंग बैंड के लिए व्यापक रूप से इस्तेमाल किया जाने वाला यह बेल्ट का बुनाई अस्थिर वस्तुओं को ले जाने पर और भी चिकनी, अधिक स्थिर सतह के लिए सपाट सर्पिल तारों के साथ भी निर्मित किया जा सकता है।
बेल्ट का यह डिजाइन मुख्य रूप से बेकिंग उद्योग में प्रसंस्करण, बिस्किट, क्रैकर और विभिन्न प्रकार के स्नैक खाद्य उत्पादों के लिए उपयोग किया जाता है।

फ्लैट स्पाइरल बेल्ट दाएं और बाएं हाथ के सर्पिलों से मिलकर बहुत करीब से इकट्ठे जाले होते हैं, ताकि इसकी सीधी ट्रैकिंग क्षमताओं में मदद मिल सके।ये बेल्ट सीधे क्रॉस-स्टॉड से जुड़े होते हैं और वेल्डेड के साथ उपलब्ध हैं, यू-पिन या सीढ़ीदार सेल्वेज।
इस प्रकार के बेल्ट में बहुत चिकनी ढोने की सतह होती है और इससे यह अपेक्षाकृत छोटे आधार वाले वस्तुओं को ले जाने के लिए उपयुक्त होता है, जिन्हें समान समर्थन की आवश्यकता होती है।
मुख्य रूप से उन अनुप्रयोगों में प्रयोग किया जाता है जहां एक सपाट ले जाने वाली सतह के साथ छोटे एपर्चर की आवश्यकता होती है।
इस तरह के बेल्ट मुख्य रूप से बेकरी और वाशिंग प्लांट अनुप्रयोगों में उपयोग किए जाते हैं।
इन बेल्टों में साइड चेन, क्रॉस फ्लाइट और साइड प्लेट्स भी जोड़ी जा सकती हैं जहां पॉजिटिव ड्राइव कॉन्फ़िगरेशन की आवश्यकता होती है।

श्रृंखला संचालित बुना तार जाल बेल्टों पर विचार किया जाना चाहिए जब भी समय, हस्तांतरण या सकारात्मक बेल्ट ड्राइव महत्वपूर्ण है।लंबी दूरी के परिवहन या शमन तरल पदार्थों के माध्यम से वस्तुओं का परिवहन करते समय, खाना पकाने के तेल या इसी तरह के फिसलन वाले वातावरण।
परिवहन किए जाने वाले उत्पाद के आकार के आधार पर अनेक विनिर्देश उपलब्ध हैं।
संतुलित सर्पिल बुनाई बेल्ट को सबसे पहले श्रृंखला किनारे वाले बेल्टों के लिए विचार किया जाना चाहिए क्योंकि यह आर्थिक है,तार व्यास और एपर्चर आकार की एक विस्तृत श्रृंखला में आता है और अधिकांश अनुप्रयोगों के लिए उपयुक्त है.
एक पारंपरिक बुनाई बेल्ट को साफ करना आसान होता है क्योंकि बुनाई में खुले दरवाजे होते हैं।
चेन ड्राइव बेल्ट भी विशेष सुविधाओं जैसे कि साइड प्लेट और क्रॉस फ्लाइट्स को जोड़ने में सुविधा प्रदान करते हैं जहां आवश्यक हो।
श्रृंखला चयन आमतौर पर प्रक्रिया के लोडिंग और संचालन तापमान के साथ-साथ आवश्यक बेल्ट की ताकत और गति से निर्धारित होता है।

विशेषताएं:

यह स्वचालित या अर्ध-स्वचालित प्रक्रियाओं में अनुप्रयोगों के लिए आदर्श है जो -80 डिग्री सेल्सियस से 1200 डिग्री सेल्सियस तक के तापमान के साथ काम करते हैं।
प्रभावी जल निकासी और गर्म या ठंडी हवा और भाप के प्रवाह की अनुमति देने वाला खुला क्षेत्र
जंग और एसिड हमले के लिए प्रतिरोधी
सामग्री की एक विस्तृत श्रृंखला में लचीला विन्यास
अच्छी ताकत/वजन अनुपात
लागत प्रभावी

अनुप्रयोग:

खाद्य प्रसंस्करण
औद्योगिक अनुप्रयोग
खनन अनुप्रयोग
कृषि अनुप्रयोग

पैकिंगः

पानी प्रतिरोधी प्लास्टिक सामग्री के साथ मोड़ दिया, फिर लकड़ी के बॉक्स में.
